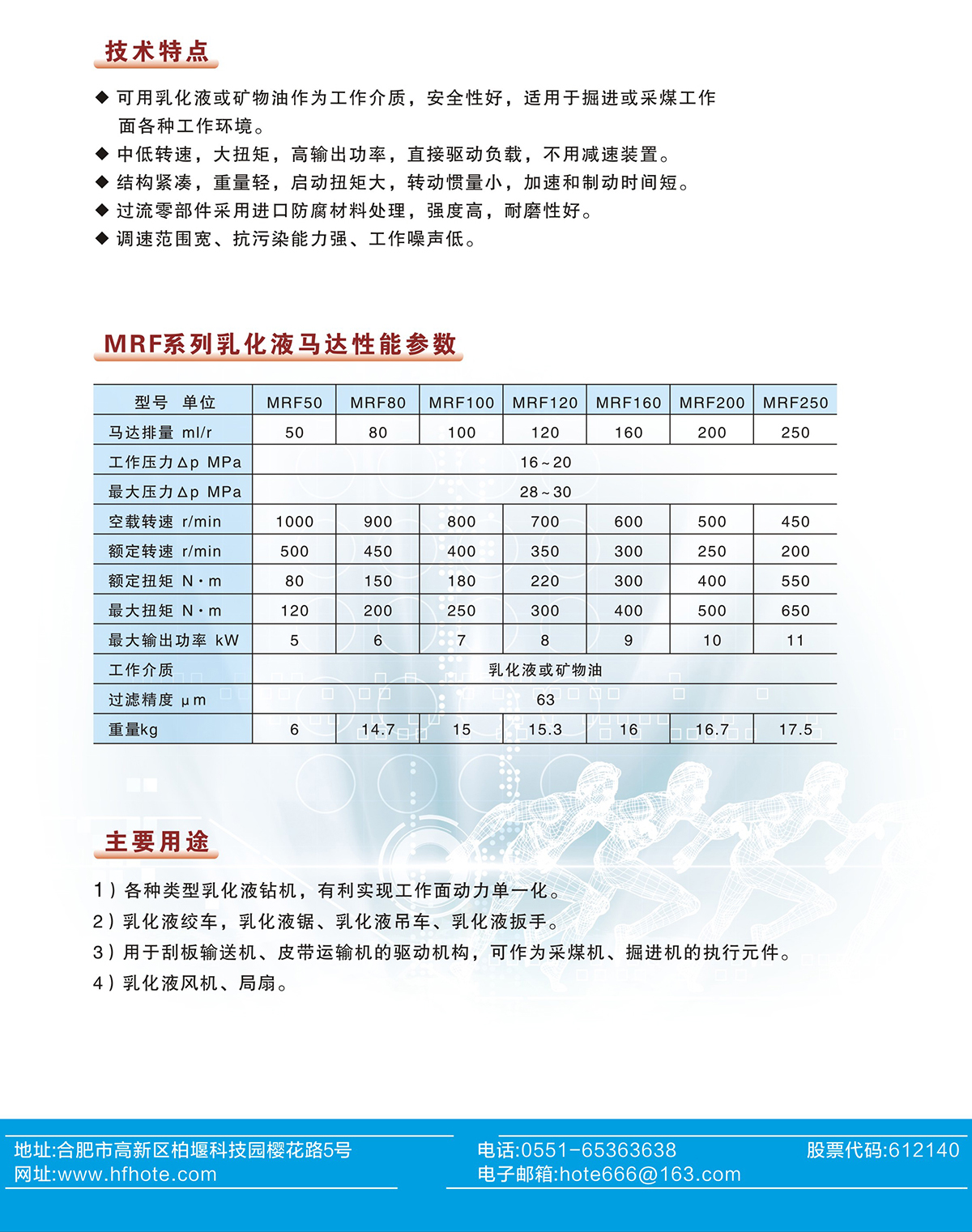

MRF系列乳化液马达

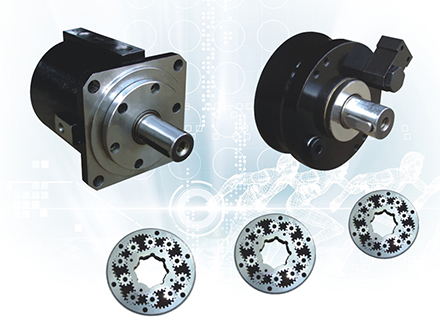

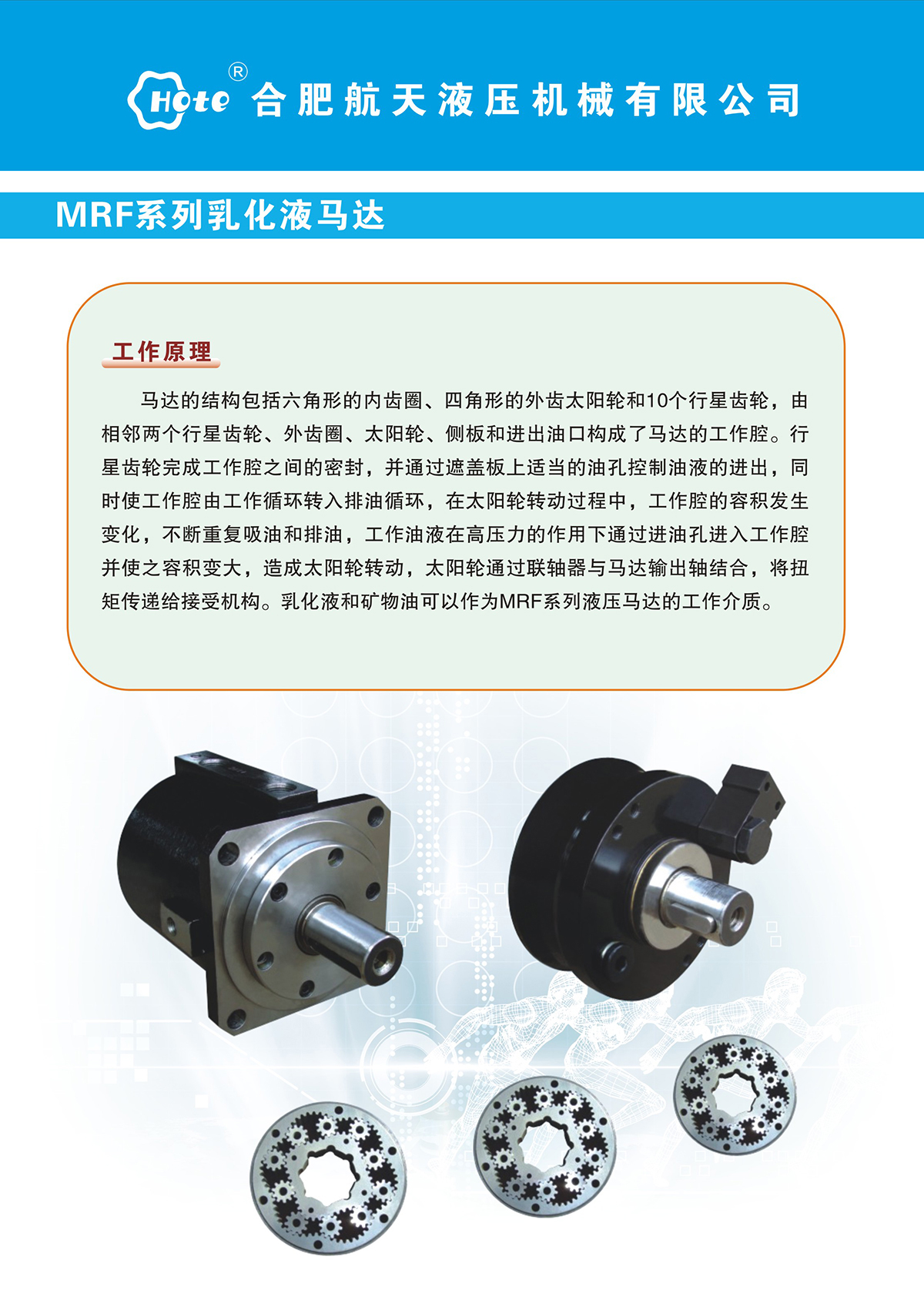

• 马达的结构包括六角形的内齿圈、四角形的外齿太阳轮和10个行星齿轮,由相邻两个行星齿轮、外齿圈、太阳轮、侧板和进岀油口构成了马达的工作腔。星齿轮完成工作腔之间的密封,并通过遮盖板上适当的油孔控制油液的进出,同时使工作腔由工作循环转入排油循环,在太阳轮转动过程中,工作腔的容积发生变化,不断重复吸油和排油,工作油液在高压力的作用下通过进油孔进入工作腔并使之容积变大,造成太阳轮转动,太阳轮通过联轴器与马达输出轴结合,将扭矩传递给接受机构。乳化液和矿物油可以作为MRF系列液压马达的工作介质。
